广播百科 音频跳线盘

音频跳线盘：作为升级的机械接触设备，实现信号流程的重新定义走向、故障设备跳过等功能的一种音频设备。

音频跳线盘最多的用法就是起系统备份和信号的输入输出控制作用，被广泛地用于多功能厅的音频系统、广播系统和录音棚的音频系统中，有了音频跳线盘之后，整个信号流程将会变得异常清晰、明确，布线系统干净整洁，配线容易。满足节目信号对直播或转播的各个不同单位的音频需要，如电台直播转播、电视直播转播、网络直播转播。

1.功能

可快速对每组输入输出进行设置而无需进行重新接线，就可实现对输入输出改变，采用无源设计，从物理上排除电源系统对节目传输造成的影响，减少音频通路的故障点，使主控机房广播节目音频通路和应急节目音频通路隔离，应急时可通过音频跳线连接实现快速切换。

2.构造组成

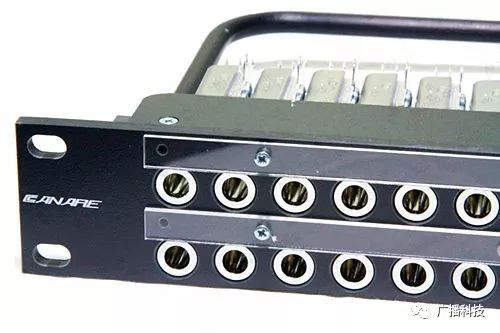

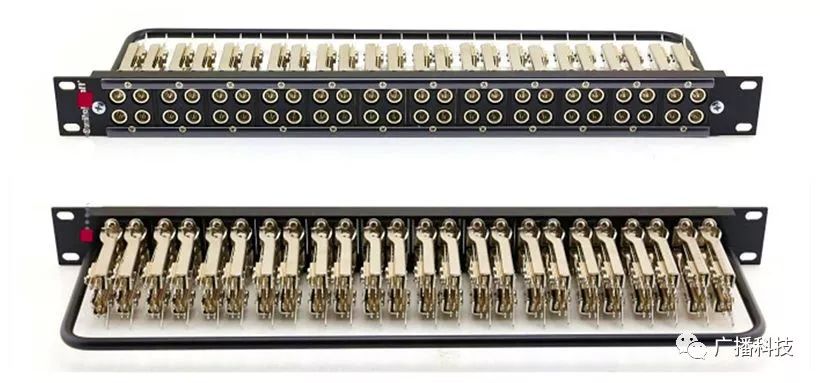

外部：音频跳线盘有上下两排连接器件，上排器件通常用于信号输出，如：信号接收设备的输出、调音台的输出或其它音频设备的输出。下排器件通常用于信号输入，如：信号接收设备的输入、调音台的输入或其它音频设备的输入。

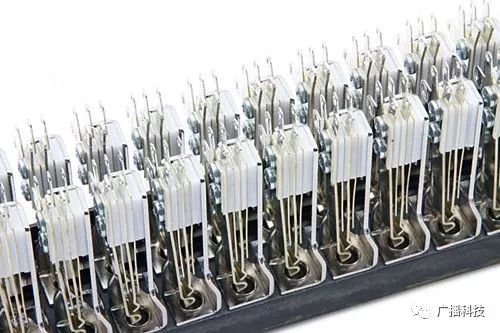

内部：跳线盘内部由各个单孔组件形成，每个单孔组件用导线进行连接。

3.常用音频跳线的连接方式

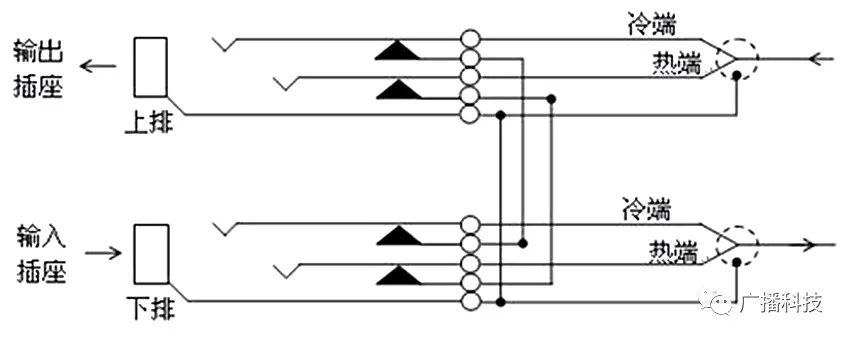

全环通方式（Full Normalled）：该连接方式是一种串行结构。如下图所示，当没有跳线插头插入时，音频跳线盘的上排（输出插座）与下排（输入插座）在内部是联通的。当跳线插头插入上排，可获得信号输出，同时音频跳线盘内部断开与下方跳线插座的连接。通过在下方插座接入跳线插头，可输入信号。这时，信号不会与上方插座连接。

全环通方式

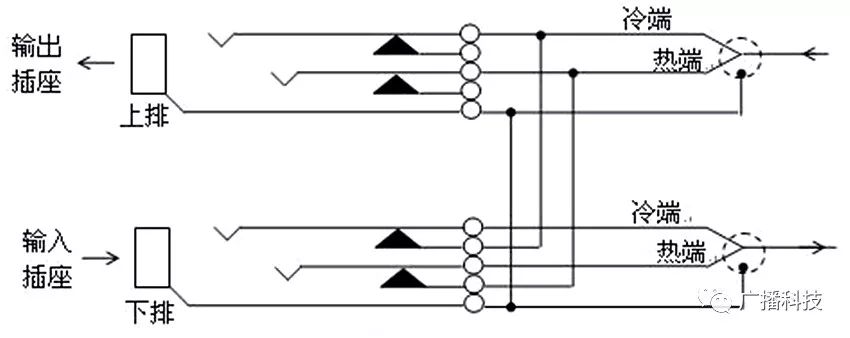

半环通方式（Half Normalled）：该连接方式是一种并行结构。如下图所示，当没有跳线插头插入时，音频跳线盘的上排（输出插座）与下排（输入插座）在内部是联通的。当跳线插头插入上排插座，可获得信号输出，信号同时与下方跳线插座相联，此时信号可由上下插座并行获得。在下方插座接入假插头，可防止信号接入下方插座。通过在下方插座接入跳线插头，可输入信号。这时，信号不会与上方插座连接。

半环通方式

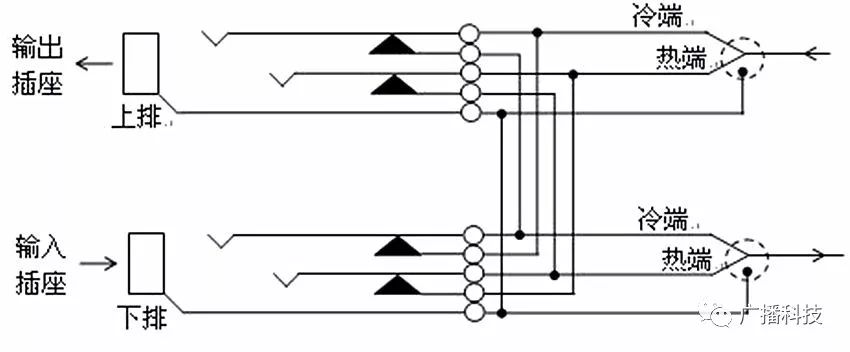

双环通（串行和并行的结构）：如下图所示，当没有跳线插头插入时，音频跳线盘的上排（输出插座）与下排（输入插座）在内部是联通的。当跳线插头接入上排插座，可以获得信号输出，信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。在下方插座接入假插头，可以防止信号接入下方插座。在下方插座接入一个跳线插头，可输入信号。请注意，这时信号同时与上方插座连接。为防止这种情况的发生，可以在上方插座接入一个假插头。

双环通方式

跳线盘的存在可以使得操作员在不需要进行复杂物理连接的情况下快速地实现各单位对音频的各种要求，增加了灵活性。同时也加强了在直播节目中的主备信号各通道间的快速切换、故障设备的快速短接旁路，大大节省了时间，避免出现节目信号中断的重大播出事故。

进入数字时代，模拟时代留下的安装大三芯音频跳线盘的情况已经越来越少了，因为在AoIP环境中没人需要使用了。
